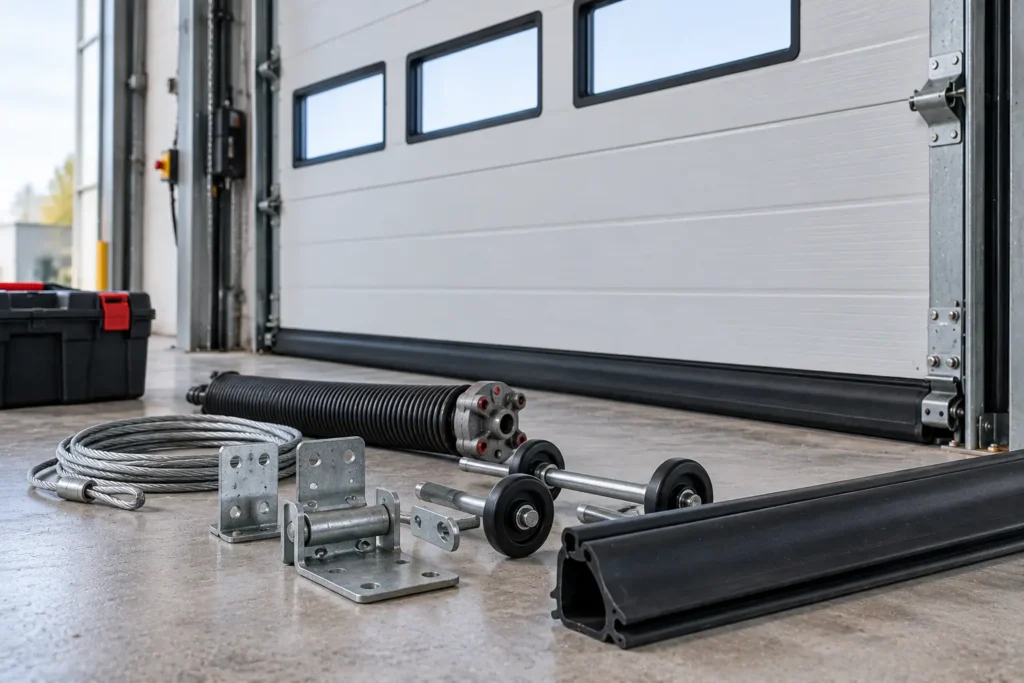

Welke overheaddeur onderdelen kun je vervangen?

Een overheaddeur bestaat uit verschillende mechanische en elektrische onderdelen die tijdens het gebruik worden belast. Na verloop van tijd kunnen deze onderdelen slijten, beschadigd raken of niet meer goed functioneren.

Gelukkig betekent een defect onderdeel niet automatisch dat de complete overheaddeur vervangen moet worden. In veel gevallen kan een reparatie worden uitgevoerd door één of meerdere onderdelen te vervangen.

Maar welke overheaddeur onderdelen kun je vervangen en waar moet je op letten bij het bestellen van een passend vervangend onderdeel? In dit artikel bespreken we veelvoorkomende vervangingsonderdelen, wanneer vervanging zinvol kan zijn en welke gegevens je nodig hebt om het juiste onderdeel te vinden.

Wanneer is het vervangen van overheaddeur onderdelen nodig?

Niet ieder onderdeel hoeft op een vast moment vervangen te worden. Sommige onderdelen hebben een levensduur die sterk afhankelijk is van het aantal deurbewegingen. Andere onderdelen kunnen jarenlang meegaan, maar beschadigd raken door bijvoorbeeld een aanrijding of verkeerde belasting.

Veelvoorkomende redenen om onderdelen te vervangen zijn:

• slijtage door dagelijks gebruik;
• mechanische beschadiging;
• corrosie;
• materiaalveroudering;
• defecte elektrische componenten;
• beschadiging door een aanrijding;
• een storing die aantoonbaar door een defect onderdeel wordt veroorzaakt.

Het is belangrijk om eerst vast te stellen welk onderdeel daadwerkelijk defect is. Een onderdeel vervangen zonder de oorzaak te kennen, kan ertoe leiden dat dezelfde storing opnieuw ontstaat.

1. Looprollen vervangen

Looprollen begeleiden het deurblad door de verticale en horizontale rails. Tijdens iedere opening en sluiting bewegen de rollen door het railsysteem. Hierdoor kunnen het loopvlak, de lagering en de as na verloop van tijd slijten.

Een looprol kan aan vervanging toe zijn wanneer:

• het loopvlak beschadigd is;
• de rol niet meer soepel draait;
• er overmatige speling aanwezig is;
• de lagering defect is;
• de as beschadigd of vervormd is.

Bij het bestellen van looprollen voor overheaddeuren zijn vooral de wieldiameter, asdiameter en aslengte belangrijk. Ook de uitvoering en lagering moeten overeenkomen met de bestaande deurconstructie. Lees hiervoor ook welke looprol heb ik nodig voor mijn overheaddeur.

2. Staalkabels vervangen

Staalkabels zijn belangrijke onderdelen van het hefsysteem. Ze verbinden het deurblad via de kabeltrommels met het veersysteem en dragen bij aan het gecontroleerd bewegen van de deur. Tijdens gebruik kunnen kabels beschadigd raken.

Denk bijvoorbeeld aan:

• gebroken draadjes;
• rafels;
• corrosie;
• knikken;
• vervorming;
• beschadiging bij de bevestiging.

Wanneer een staalkabel beschadigd is, moet deze door een deskundige worden beoordeeld. Het vervangen van staalkabels voor overheaddeuren vereist kennis van de deurconstructie en het veersysteem. Maak kabelbevestigingen of bodembeslag niet zelf los. Hierop kunnen grote krachten staan. Meer informatie vind je in wanneer moeten kabels van een overheaddeur vervangen worden.

3. Torsieveren vervangen

Torsieveren helpen het gewicht van de overheaddeur te compenseren. Tijdens het openen en sluiten worden de veren voortdurend belast en ontlast. Een torsieveer heeft een beperkte technische levensduur, die onder andere afhankelijk is van het aantal cycli en de dimensionering. Wanneer een veer breekt, kan de deur niet meer normaal functioneren. Bij het vervangen van torsieveren voor overheaddeuren moet rekening worden gehouden met verschillende technische gegevens, waaronder:

• draaddiameter;
• binnendiameter;
• veerlengte;
• windrichting;
• veerconstructie;
• vereiste veerkarakteristiek.

Een torsieveer mag niet uitsluitend op basis van uiterlijke overeenkomsten worden gekozen. De vervangende veer moet geschikt zijn voor het gewicht en de constructie van de deur. Werkzaamheden aan torsieveren zijn gevaarlijk vanwege de opgeslagen energie en moeten door een deskundige worden uitgevoerd. Lees ook hoe meet ik een torsieveer op en industriële torsieveer vervangen.

4. Kabeltrommels vervangen

Kabeltrommels bevinden zich doorgaans op de torsie-as van de overheaddeur. Tijdens de deurbeweging zorgen ze ervoor dat de staalkabels op de juiste manier worden op- en afgerold. Een kabeltrommel kan bijvoorbeeld beschadigd raken door slijtage, vervorming of een probleem met de kabelgeleiding.

Bij vervanging moet rekening worden gehouden met:

• type kabeltrommel;
• diameter en uitvoering;
• kabelspecificaties;
• asdiameter;
• type railsysteem;
• deurhoogte en hefsysteem.

Niet iedere kabeltrommel is geschikt voor iedere overheaddeur. Ook hier geldt dat werkzaamheden aan het kabel- en veersysteem door een deskundige moeten worden uitgevoerd.

5. Scharnieren vervangen

De afzonderlijke deurpanelen van een overheaddeur zijn met scharnieren verbonden. Deze zorgen ervoor dat de panelen ten opzichte van elkaar kunnen bewegen wanneer de deur door de bocht van het railsysteem loopt. Scharnieren kunnen na verloop van tijd slijten of beschadigd raken.

Mogelijke signalen zijn:

• overmatige speling;
• vervorming;
• scheuren;
• beschadigde bevestigingspunten;
• onregelmatige beweging van de panelen.

Bij het vervangen van scharnieren voor overheaddeuren moet goed worden gekeken naar de positie en uitvoering van het bestaande scharnier. Niet ieder scharnier heeft dezelfde vorm of functie. Ook de bevestiging aan het deurpaneel moet geschikt zijn.

6. Bodemrubber vervangen

Het bodemrubber bevindt zich aan de onderzijde van het onderste deurpaneel. Wanneer de overheaddeur gesloten is, helpt deze afdichting om de opening tussen deur en vloer af te sluiten.

Door ouderdom en gebruik kan het rubber:

• scheuren;
• verharden;
• vervormen;
• plaatselijk afslijten;
• loskomen uit het profiel.

Een beschadigd bodemrubber voor een overheaddeur kan bijdragen aan tocht en vochtproblemen. Bij het bestellen van een vervangende afdichting moet vooral naar de profielvorm en bevestigingswijze worden gekeken. In ons artikel wanneer moet het bodemrubber van een overheaddeur vervangen worden behandelen we dit uitgebreider.

7. Zijafdichtingen en bovenafdichtingen vervangen

Naast het bodemrubber hebben veel overheaddeuren ook afdichtingen langs de zijkanten en bovenzijde. Deze helpen om de ruimte tussen deurblad en gebouwconstructie af te sluiten. Na verloop van tijd kunnen afdichtingen beschadigd of vervormd raken. Bij vervanging moet rekening worden gehouden met de bestaande bevestiging en het profiel. Een verkeerde afdichting kan onvoldoende aansluiten of de beweging van het deurblad hinderen. Controleer daarom altijd of het nieuwe onderdeel geschikt is voor de betreffende deur.

8. Lagers vervangen

In het hefsysteem van een overheaddeur kunnen verschillende lagers aanwezig zijn. Deze ondersteunen draaiende onderdelen en zorgen ervoor dat bewegingen gecontroleerd kunnen plaatsvinden. Wanneer een lager versleten raakt, kan dit leiden tot extra geluid, speling of een onregelmatige beweging. Bij vervanging zijn onder andere de afmetingen, belasting en constructie belangrijk. Een lager moet geschikt zijn voor de plaats waar het wordt toegepast. Bij lagers die onderdeel zijn van de torsie-asconstructie moet rekening worden gehouden met de krachten in het veersysteem.

9. Onderdelen van de aandrijving vervangen

Een elektrisch aangedreven overheaddeur beschikt over een motor en bijbehorende besturing. Afhankelijk van de uitvoering kunnen verschillende onderdelen afzonderlijk worden vervangen.

Denk bijvoorbeeld aan:

• motorcomponenten;
• schakelaars;
• bedieningscomponenten;
• aansluitmaterialen;
• onderdelen van de besturing;
• specifieke mechanische aandrijfonderdelen.

Bij elektrische storingen moet eerst worden vastgesteld welk onderdeel daadwerkelijk defect is. Een overheaddeur die niet meer reageert, heeft bijvoorbeeld niet automatisch een defecte motor. De oorzaak kan ook in de bediening, voeding, besturing of veiligheidsvoorzieningen zitten. Bekijk hiervoor overheaddeur reageert niet.

10. Fotocellen vervangen

Fotocellen worden bij veel elektrische overheaddeuren toegepast als onderdeel van het veiligheidssysteem. Wanneer een fotocel defect raakt, kan de besturing een storing registreren of de sluitbeweging blokkeren. Afhankelijk van de uitvoering kunnen een zender, ontvanger of complete set worden vervangen. Bij het kiezen van fotocellen voor overheaddeuren zijn technische compatibiliteit en de vereiste veiligheidsfunctie belangrijk. Niet iedere fotocel kan zomaar op iedere deurbesturing worden aangesloten. Lees ook hoe werken fotocellen bij een overheaddeur.

11. Onderdelen van de onderloopbeveiliging vervangen

Een onderloopbeveiliging bewaakt de onderste sluitrand van een overheaddeur. Afhankelijk van het systeem kunnen bijvoorbeeld de volgende onderdelen aanwezig zijn:

• rubberen veiligheidsprofiel;
• optische zender;
• optische ontvanger;
• elektrische contactlijst;
• spiraalkabel;
• veiligheidsmodule.

Bij een storing moet worden vastgesteld welk onderdeel defect is. Een beschadigde kabel kan bijvoorbeeld vergelijkbare symptomen veroorzaken als een defecte sensor. Bij vervanging van onderdelen voor onderloopbeveiliging moet de nieuwe component geschikt zijn voor het bestaande veiligheidssysteem. In wat is een onderloopbeveiliging bij een overheaddeur leggen we de verschillende uitvoeringen uit.

12. Beschadigde deurpanelen vervangen

Ook deurpanelen kunnen beschadigd raken. Dit gebeurt bijvoorbeeld door een aanrijding met een voertuig of doordat een voorwerp tegen de deur komt. Of een afzonderlijk paneel vervangen kan worden, hangt af van de deurconstructie en de beschikbaarheid van een passend onderdeel.

Bij het selecteren van een vervangend paneel zijn onder andere belangrijk:

• merk en type deur;
• paneelhoogte;
• paneeldikte;
• profilering;
• kleur en afwerking;
• scharnierposities;
• constructieve eigenschappen.

Een vervangend paneel moet passen binnen de bestaande deurconstructie. Bij grote beschadigingen kan een deskundige beoordelen of vervanging van één paneel technisch verantwoord is.

Hoe weet je welk overheaddeur onderdeel je nodig hebt?

Wanneer een onderdeel vervangen moet worden, is het verstandig om zoveel mogelijk gegevens van het bestaande onderdeel te verzamelen. Begin met het merk en type van de overheaddeur. Controleer vervolgens of op het defecte onderdeel een artikelnummer of andere markering aanwezig is. Maak indien mogelijk duidelijke foto’s. Bij mechanische onderdelen zijn afmetingen vaak belangrijk. Bij elektrische componenten spelen juist ook spanning, aansluitwijze en compatibiliteit een rol. Een goede identificatie voorkomt dat je een onderdeel bestelt dat wel op het oude lijkt, maar niet geschikt is.

Origineel onderdeel of passend vervangingsonderdeel?

Voor sommige overheaddeuren zijn originele onderdelen van de fabrikant verkrijgbaar. Daarnaast kunnen er technisch geschikte vervangingsonderdelen bestaan.

Het belangrijkste is dat het onderdeel voldoet aan de specificaties en eisen van de betreffende installatie. Let daarbij niet alleen op de afmetingen.

Ook de materiaaluitvoering, belasting, constructie en eventuele veiligheidsfunctie kunnen belangrijk zijn. Voor veiligheidskritische onderdelen moet de geschiktheid zorgvuldig worden vastgesteld.

Moet je alle onderdelen tegelijk vervangen?

Nee, niet noodzakelijk. Wanneer één looprol beschadigd is, betekent dit niet automatisch dat iedere looprol vervangen moet worden. Bij bepaalde onderdelen kan gezamenlijke vervanging echter verstandig of noodzakelijk zijn.

Dit hangt af van de constructie, slijtage, belasting en voorschriften van de fabrikant. Bij twee torsieveren kan bijvoorbeeld worden beoordeeld of vervanging van beide veren verstandig is vanwege hun vergelijkbare gebruiksgeschiedenis.

Lees hiervoor waarom beide torsieveren vervangen Vervang onderdelen dus niet willekeurig, maar beoordeel de technische situatie.

Wanneer is reparatie verstandiger dan een nieuwe overheaddeur?

Wanneer de deurconstructie verder in goede staat is, kan het vervangen van een defect onderdeel een goede oplossing zijn. Denk bijvoorbeeld aan een versleten looprol, beschadigde afdichting of defecte elektrische component. Bij ernstige schade aan meerdere constructieve onderdelen kan een uitgebreidere beoordeling nodig zijn.

Of reparatie economisch en technisch verstandig is, hangt onder andere af van:

• leeftijd van de deur;
• algemene technische staat;
• beschikbaarheid van onderdelen;
• omvang van de schade;
• veiligheid;
• reparatiekosten;
• verwachte resterende levensduur.

Een defect onderdeel betekent dus niet automatisch dat de complete overheaddeur aan vervanging toe is.

Welke onderdelen kun je zelf vervangen?

Dat hangt sterk af van het onderdeel en de deurconstructie. Een eenvoudige afdichting kan bij sommige deuren relatief toegankelijk zijn, terwijl werkzaamheden aan torsieveren, staalkabels, kabeltrommels en bepaalde bevestigingen grote risico’s met zich meebrengen.

Ook elektrische veiligheidsvoorzieningen moeten na reparatie correct functioneren. Maak daarom geen onderdelen los die onder veerspanning staan of betrokken zijn bij het dragen en heffen van het deurblad. Laat werkzaamheden aan veiligheidskritische onderdelen uitvoeren door een deskundige.

Voorkom onnodige vervanging door onderhoud

Niet ieder probleem hoeft direct tot vervanging te leiden. Door een overheaddeur regelmatig te laten controleren, kunnen slijtage en afwijkingen vroegtijdig worden vastgesteld. Dit helpt om te bepalen welke onderdelen nog goed functioneren en welke aandacht nodig hebben.

In hoe onderhoud je een overheaddeur en hoe vaak moet een overheaddeur onderhouden worden lees je meer over controle en onderhoud.

Overheaddeur onderdelen bestellen bij Entrietec

Bij Entrietec vind je verschillende overheaddeur onderdelen voor onderhoud en reparatie van industriële deuren. Of je nu zoekt naar torsieveren voor overheaddeuren, looprollen voor overheaddeuren, staalkabels voor overheaddeuren of onderdelen voor automatisering en bediening, het is belangrijk om de juiste uitvoering te selecteren.

Controleer daarom altijd de specificaties van het bestaande onderdeel. Kun je niet bepalen welk onderdeel je nodig hebt? Verzamel dan zoveel mogelijk informatie over het merk, type, artikelnummer en de afmetingen. Duidelijke foto’s kunnen helpen bij het identificeren van een passend vervangingsonderdeel.

Zo kun je gerichter zoeken en voorkom je dat een verkeerd onderdeel wordt besteld.entuele typeplaatjes kunnen helpen bij het zoeken naar een passende vervanger. Bij veiligheidscomponenten is technische compatibiliteit belangrijker dan alleen uiterlijke overeenkomsten.
