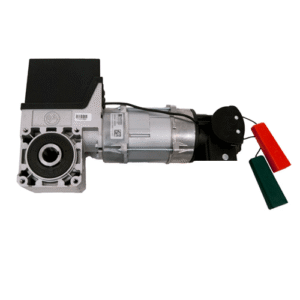

GFA deuraandrijving 90NM 400V ER met besturing
€1,261.58 inclusief Btw
Complete GFA 90 Nm aandrijfset met noodontkoppeling voor industriële overheaddeuren. De set bestaat uit een GFA SE 9.24-25,4 DES ER aandrijving, TS970N besturingskast, motorsteun en een 7 meter motorkabel. Geschikt voor overheaddeuren tot 300 kg en assen van 25,4 mm. De motor werkt op 3 x 400 Volt, beschikt over digitale eindschakelaars, IP65-bescherming en een volledige noodontkoppeling voor handmatige bediening bij stroomuitval. Voor toepassing van de noodontkoppeling is een veerbreukbeveiliging vereist.
Pluspunten
- Meer dan 24 jaar verstand van zaken
- Nederlandse leveranciers
- Originele producten
- Eerlijk advies van onze experts
De GFA 90 Nm aandrijfset met noodontkoppeling is een complete aandrijfoplossing voor industriële overheaddeuren. Deze set bestaat uit een GFA SE 9.24-25,4 DES ER aandrijving, een TS970N besturingskast, een motorsteun en een 7 meter lange verbindingskabel. De noodontkoppeling maakt het mogelijk om de deur bij een stroomuitval of storing handmatig te bedienen door de aandrijving volledig los te koppelen.
De aandrijving levert een koppel van 90 Nm en heeft een toerental van 24 omwentelingen per minuut. Dankzij het 25,4 mm asgat is de motor geschikt voor diverse industriële overheaddeuren met een maximaal deurgewicht van 300 kg.
De motor is uitgerust met digitale eindschakelaars met een schakelbereik van 20 omwentelingen, waardoor de eindposities nauwkeurig kunnen worden ingesteld. De robuuste IP65-beschermingsklasse biedt uitstekende bescherming tegen stof en water, waardoor de aandrijving geschikt is voor intensief dagelijks gebruik in industriële omgevingen.
Bij spanningsuitval kan de deur handmatig worden geopend of gesloten via de geïntegreerde volledige noodontkoppeling (ER-uitvoering). Voor deze toepassing is een veerbreukbeveiliging verplicht, zodat de deur veilig kan worden bediend.
De meegeleverde TS970N besturingskast beschikt over drie bedieningsknoppen (Open – Stop – Dicht) en is geschikt voor alle GFA SE-aandrijvingen met digitale eindschakelaars. Daarnaast ondersteunt de besturing ook motoren met mechanische eindschakelaars. De TS970N vervangt de eerdere TS961 en TS970 besturingen.
Belangrijkste kenmerken
- Complete GFA aandrijfset voor industriële overheaddeuren
- GFA SE 9.24-25,4 DES ER aandrijving met noodontkoppeling
- Koppel: 90 Nm
- Toerental: 24 omwentelingen per minuut
- Geschikt voor assen van 25,4 mm
- Maximaal deurgewicht: 300 kg
- Voeding: 3 x 400 Volt + nul + aarde, 50 Hz
- Digitale eindschakelaars
- Schakelbereik: 20 omwentelingen
- Volledige noodontkoppeling voor handmatige bediening
- Veerbreukbeveiliging verplicht bij toepassing van de noodontkoppeling
- Beschermingsklasse IP65
- Inclusief TS970N besturingskast
- Inclusief motorsteun
- Inclusief 7 meter verbindingskabel met stekkerverbinding
Inhoud van de set
- GFA SE 9.24-25,4 DES ER aandrijving 90 Nm
- TS970N besturingskast
- Motorsteun
- Verbindingskabel van 7 meter met stekkerverbinding
Deze complete GFA aandrijfset met noodontkoppeling is een betrouwbare oplossing voor industriële overheaddeuren waarbij een veilige handmatige bediening bij stroomuitval of storingen vereist is. Dankzij de hoogwaardige componenten en eenvoudige installatie is de set geschikt voor zowel nieuwe installaties als vervanging van bestaande GFA-systemen.
| Gewicht | 20.0 kg |
|---|---|
| As diameter | 1 inch as (25,4 mm) |
| Geschikt voor merk | Albin-CE, Alldoorco, Alpha Deuren Internationaal, Alsta, Assa Abloy, ConDoor, Crawford, FlexiForce, GFA, Hörmann, Indus, Lindab, Loading Systems, Marantec, MFZ, Mtec, Multideur, Nassau, Normstahl, Novoferm, Overige, Universeel |
| Maximaal Deurgewicht | 400 Kg. |
| Noodbediening | Ontkoppeling |
| Voeding | 400 Volt |
Geen handleiding beschikbaar.
