GFA deuraandrijving 90NM 400V ER met besturing

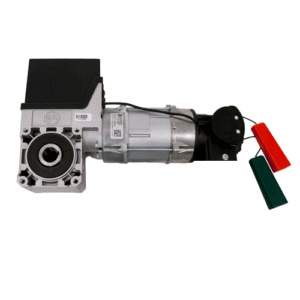

DeGFA 90 Nm aandrijfset 400 Volt met noodontkoppeling is een krachtige en moderne oplossing voor het automatiseren van industriële overheaddeuren. De set bestaat uit een GFA SE 9.24-25,4 DES ER aandrijving, een TS971 besturingskast, een motorsteun en een 7 meter lange verbindingskabel. Deze complete samenstelling zorgt voor een efficiënte installatie en betrouwbare werking in veeleisende omgevingen.

De aandrijving levert een koppel van 90 Nm en heeft een toerental van 24 omwentelingen per minuut. De motor is geschikt voor 25,4 mm (1 inch) assen en ondersteunt deuren met een maximaal gewicht van 300 kg. De aandrijving werkt op 3 x 400 Volt, 50 Hz, inclusief nul en aarde.

De motor is voorzien van digitale eindschakelaars met een schakelbereik van 20 omwentelingen, wat zorgt voor een nauwkeurige afstelling van de eindposities van de deur. Dankzij de robuuste IP65-beschermingsklasse is de motor bestand tegen stof en waterstralen, waardoor deze geschikt is voor intensief industrieel gebruik.

Bij stroomuitval of een storing kan de deur handmatig worden bediend via de volledige noodontkoppeling (ER-uitvoering). Hierbij wordt de aandrijving volledig ontkoppeld, waardoor de deur mechanisch bedienbaar blijft. Voor deze toepassing is een veerbreukbeveiliging verplicht, om de veiligheid te waarborgen.

De meegeleverde GFA TS971 besturingskast (380V) is een geavanceerde bedieningseenheid met geïntegreerde open-stop-sluit functionaliteit en een verlichtingssysteem dat de operator ondersteunt. Daarnaast beschikt de besturing over een USB 3-module met twee aansluitpunten, waardoor het aansluiten van bedieningsapparatuur eenvoudig is. De TS971 is geschikt voor zowel DES digitale eindschakelaars als NES mechanische eindschakelaars.

Belangrijkste kenmerken

• Complete GFA aandrijfset voor industriële overheaddeuren
• GFA SE 9.24-25,4 DES ER aandrijving
• Koppel: 90 Nm
• Toerental: 24 omwentelingen per minuut
• Geschikt voor 25,4 mm (1 inch) assen
• Maximaal deurgewicht: 300 kg
• Voeding: 3 x 400 Volt + nul + aarde, 50 Hz
• Digitale eindschakelaars
• Schakelbereik: 20 omwentelingen
• Volledige noodontkoppeling (ER-uitvoering)
• Veerbreukbeveiliging verplicht
• Beschermingsklasse IP65
• Inclusief TS971 besturingskast (380V)
• Inclusief motorsteun
• Inclusief 7 meter verbindingskabel met stekkerverbinding

Inhoud van de set

• GFA SE 9.24-25,4 DES ER aandrijving 90 Nm
• GFA TS971 besturingskast
• Motorsteun
• Verbindingskabel van 7 meter met stekkerverbinding

Deze complete GFA aandrijfset met TS971 besturing is geschikt voor industriële overheaddeuren tot 300 kg en biedt een betrouwbare, veilige en moderne oplossing voor dagelijks gebruik. Dankzij de combinatie van noodontkoppeling, digitale besturing en robuuste constructie is deze set ideaal voor professionele toepassingen.
