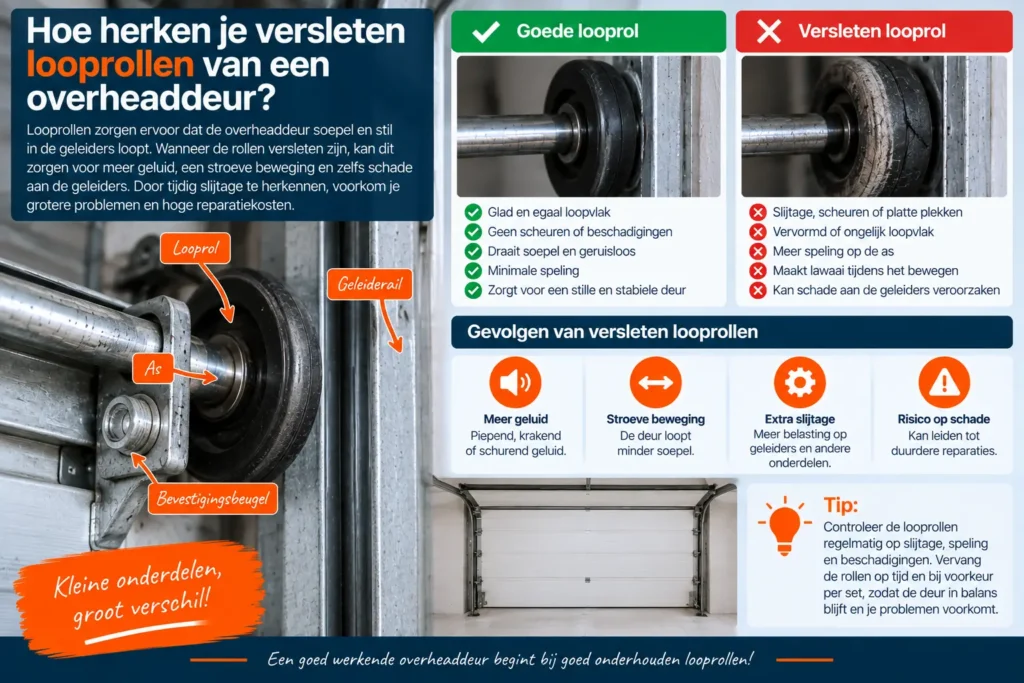

Hoe herken je versleten looprollen van een overheaddeur?

Looprollen zorgen ervoor dat de panelen van een overheaddeur door de verticale en horizontale rails kunnen bewegen. Bij iedere opening en sluiting leggen de rollen opnieuw dezelfde route af. Vooral bij intensief gebruikte industriële deuren kan dat in de loop der jaren voor aanzienlijke belasting zorgen.

Slijtage ontstaat meestal geleidelijk. Een looprol hoeft niet direct volledig defect te raken. Speling, een versleten loopvlak of een lager dat steeds moeilijker draait, kan al eerder invloed hebben op de beweging van de deur. Maar hoe herken je versleten looprollen van een overheaddeur? In dit artikel bekijken we de belangrijkste signalen en leggen we uit wanneer het verstandig is de looprollen nader te controleren.

Wat doen de looprollen van een overheaddeur?

Aan beide zijden van het deurblad bevinden zich meerdere looprollen. Deze zijn via rolhouders of scharnieren met de deursecties verbonden. De rollen bewegen door de rails wanneer de deur opent en sluit. Bij een standaard sectionale overheaddeur moeten de rollen onder andere de overgang maken van de verticale naar de horizontale rail.

Goede looprollen voor overheaddeuren zorgen ervoor dat deze beweging zo gelijkmatig mogelijk verloopt. Welke uitvoering wordt gebruikt, verschilt per deur. Er bestaan verschillende diameters, aslengtes, materialen en lageruitvoeringen.

Waarom slijten looprollen?

Een looprol is een bewegend onderdeel en wordt tijdens iedere deurcyclus belast.

Hoe snel slijtage ontstaat hangt onder andere af van:

• aantal deurbewegingen;
• gewicht en afmetingen van de deur;
• type looprol;
• conditie van de rails;
• uitlijning van het railsysteem;
• vuil en stof;
• beschadigingen;
• onderhoud;
• omgevingsomstandigheden.

Een overheaddeur in een druk distributiecentrum kan zijn looprollen veel intensiever gebruiken dan een deur die slechts enkele keren per dag wordt geopend. Daarom bestaat er geen vaste vervangingstermijn die voor iedere looprol geldt.

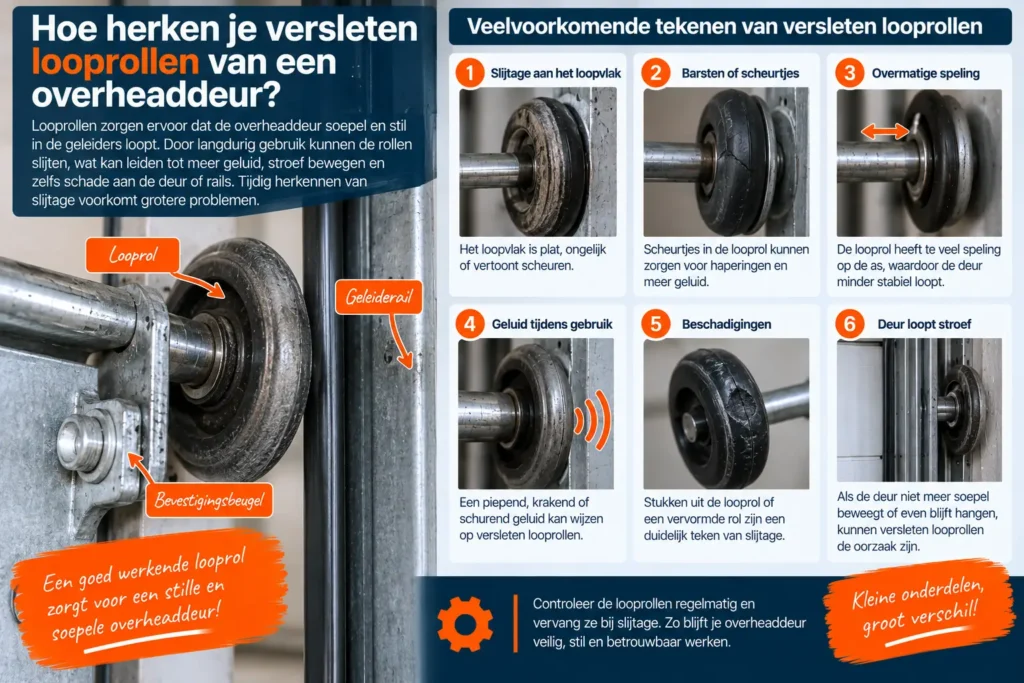

1. Speling op de looprol

Een van de mogelijke aanwijzingen voor slijtage is toenemende speling. Een kleine hoeveelheid bewegingsruimte binnen de constructie hoeft niet direct een probleem te betekenen. Duidelijke afwijkende speling ten opzichte van andere rollen verdient echter aandacht.

Vergelijk de rollen aan dezelfde deur met elkaar. Wanneer één looprol zichtbaar anders beweegt of veel meer speling heeft, kan dit een aanwijzing zijn dat de rol, as, lagering of bevestiging versleten is.

2. De looprol draait moeilijk

Een looprol moet tijdens de deurbeweging kunnen draaien. Wanneer een lager versleten of beschadigd raakt, kan de rol steeds zwaarder gaan lopen. Hierdoor ontstaat meer weerstand tijdens het openen en sluiten.

Dat betekent niet automatisch dat één zwaar lopende rol direct de volledige overheaddeur blokkeert. Meerdere slecht functionerende rollen kunnen echter wel degelijk invloed hebben op de totale weerstand van de deur.

Bij een elektrisch bediende deur betekent extra mechanische weerstand bovendien dat de aandrijving harder moet werken.

3. Tikkende of ratelende geluiden

Versleten looprollen kunnen geluid veroorzaken.

Denk bijvoorbeeld aan:

• tikken;
• ratelen;
• schrapende geluiden;
• onregelmatige rolgeluiden.

Het is daarbij belangrijk om eerst te bepalen waar het geluid vandaan komt. Niet ieder geluid wordt veroorzaakt door de looprollen. Ook scharnieren, lagers, rails, kabels of de aandrijving kunnen geluid produceren. Heb je vooral te maken met een lawaaiige deur? Bekijk dan ook overheaddeur maakt lawaai.

4. Beschadiging van het loopvlak

Bekijk bij een visuele controle ook het gedeelte van de rol dat contact maakt met de rail. Afhankelijk van de uitvoering kan een looprol bijvoorbeeld van kunststof, staal of een combinatie van materialen zijn gemaakt.

Let op:

• scheuren;
• afgebroken materiaal;
• sterke vervorming;
• ongelijkmatige slijtage;
• zichtbare beschadigingen.

Een beschadigd loopvlak kan ervoor zorgen dat de rol niet meer gelijkmatig door de rail beweegt.

5. De deur beweegt schokkerig

Een overheaddeur hoort tijdens normaal gebruik redelijk gelijkmatig door zijn rails te bewegen. Wanneer de deur op bepaalde plaatsen schokt of hapert, kunnen de looprollen één van de mogelijke oorzaken zijn. Maar ook hier geldt dat eerst verder onderzoek nodig is.

Een schokkerige beweging kan bijvoorbeeld eveneens worden veroorzaakt door:

• een beschadigde rail;
• verkeerde uitlijning;
• een scharnierprobleem;
• een obstakel;
• problemen met kabels;
• een probleem met de aandrijving.

Vervang daarom niet automatisch alle rollen zodra een deur onrustig beweegt.

6. De rol loopt niet netjes door de rail

Kijk tijdens een visuele controle naar de positie van de rollen in de rails. De rollen moeten de bedoelde route volgen zonder ongewenst contact of opvallende afwijkingen.

Wanneer een rol scheef staat of op een vreemde manier door de rail beweegt, hoeft de looprol zelf niet per definitie de oorzaak te zijn. Controleer ook de rolhouder, scharnieren en railconstructie. Een vervormde rail kan bijvoorbeeld een goede looprol alsnog verkeerd laten bewegen.

7. Slijtage aan de as van de looprol

Niet alleen het wiel zelf kan slijten. Ook de as van de looprol en de plaats waar deze in een rolhouder of scharnier beweegt verdienen aandacht. Overmatige speling kan op deze plaatsen ontstaan.

Wanneer je een vervangende looprol zoekt, is het daarom belangrijk om niet alleen naar de diameter van het wiel te kijken. Ook de aslengte en asdiameter kunnen belangrijk zijn.

8. Eén looprol ziet er anders uit dan de rest

Omdat een overheaddeur meerdere rollen heeft, kun je deze onderling vergelijken. Wanneer één rol duidelijk meer beschadiging, speling of vervorming vertoont dan de overige rollen, is dat een goede reden voor nader onderzoek. Het kan echter ook interessant zijn om te bekijken waarom juist die rol afwijkende slijtage vertoont.

Misschien is er op die plaats bijvoorbeeld:

• een beschadiging aan de rail;
• een verkeerde afstelling;
• extra mechanische belasting;
• een probleem met het scharnier.

Door de oorzaak te vinden voorkom je dat een nieuwe rol opnieuw hetzelfde slijtagepatroon ontwikkelt.

Moeten alle looprollen tegelijk vervangen worden?

Niet noodzakelijk. Wanneer één looprol door een plaatselijke beschadiging defect is geraakt, betekent dit niet automatisch dat alle andere rollen eveneens defect zijn.

Bij een oudere deur waarbij meerdere rollen vergelijkbare slijtage vertonen, kan het echter logisch zijn om de toestand van alle looprollen te beoordelen. Kijk daarom naar de complete deur en niet alleen naar het onderdeel dat als eerste opvalt.

Kunnen versleten looprollen de motor zwaarder belasten?

Dat is mogelijk. De aandrijving moet de overheaddeur door zijn volledige bewegingsbaan laten lopen. Wanneer meerdere mechanische onderdelen extra weerstand veroorzaken, moet de aandrijving daar tegenin werken. Daarom is het belangrijk dat een probleem met een elektrisch bediende deur niet uitsluitend als een motorprobleem wordt bekeken.

Wanneer de overheaddeur motor halverwege stopt, kan mechanische weerstand één van de zaken zijn die gecontroleerd moeten worden. De daadwerkelijke oorzaak kan echter ook elektrisch of elektronisch zijn.

Kunnen looprollen ervoor zorgen dat een overheaddeur scheef loopt?

Looprollen en de bijbehorende bevestigingen kunnen invloed hebben op de geleiding van het deurblad. Een scheef lopende deur kan echter ook ontstaan door problemen met kabels, kabeltrommels, rails of andere onderdelen.

Daarom is een scheve deur geen bewijs dat de looprollen versleten zijn. Voor deze specifieke storing hebben we de pagina overheaddeur loopt scheef. Daar kunnen we vanuit dit artikel naartoe linken zonder dezelfde zoekintentie opnieuw te behandelen.

Looprollen controleren tijdens onderhoud

De looprollen kunnen worden meegenomen bij de periodieke visuele controle van een overheaddeur.

Kijk daarbij bijvoorbeeld naar:

• zichtbare beschadigingen;
• afwijkende speling;
• vervorming;
• positie in de rails;
• ongebruikelijke geluiden tijdens beweging;
• conditie van de bevestigingen.

Controleer tegelijkertijd de rails op beschadigingen en vervuiling. In ons artikel hoe onderhoud je een overheaddeur behandelen we de algemene onderhoudscontrole uitgebreider.

Looprollen en rails werken samen

Een nieuwe looprol lost niet ieder geleidingsprobleem op. Wanneer een rail beschadigd of vervormd is, kan een nieuwe rol nog steeds slecht bewegen. Andersom kan een beschadigde rol ook invloed hebben op de manier waarop de deur door een goede rail loopt.

Bekijk daarom beide onderdelen als één geleidingssysteem. Ook de scharnieren en rolhouders moeten hierbij worden meegenomen.

Welke looprol heb je nodig?

Looprollen kunnen op het eerste gezicht sterk op elkaar lijken, terwijl de maatvoering verschilt.

Bij het zoeken naar een vervangende rol kunnen onder andere belangrijk zijn:

• diameter van de rol;
• breedte van de rol;
• diameter van de as;
• lengte van de as;
• materiaal;
• type lagering;
• merk of type deur;
• uitvoering van het beslag.

Bestel daarom niet uitsluitend op basis van een foto. Bij een bestaande looprol kunnen nauwkeurige afmetingen helpen om de juiste uitvoering te bepalen.

Looprollen voor overheaddeuren bij Entrietec

Bij Entrietec vind je verschillende overheaddeur onderdelen voor reparatie en onderhoud van industriële deuren. Daaronder vallen ook onderdelen van het beslag en de geleiding van overheaddeuren.

Zoek je looprollen voor een overheaddeur? Vergelijk dan de afmetingen en uitvoering zorgvuldig met het bestaande onderdeel. Kun je de juiste looprol niet vinden? Stuur dan foto’s en maatvoering van de bestaande rol mee. Vermeld indien mogelijk ook het merk en type van de overheaddeur.en gegevens.
